产品概述
JMB、DG、系列照明变压器适用于交流50HZ，电压500V及以下的电路中，作为机床及其它设备的局部照明灯电源。
■产品特点

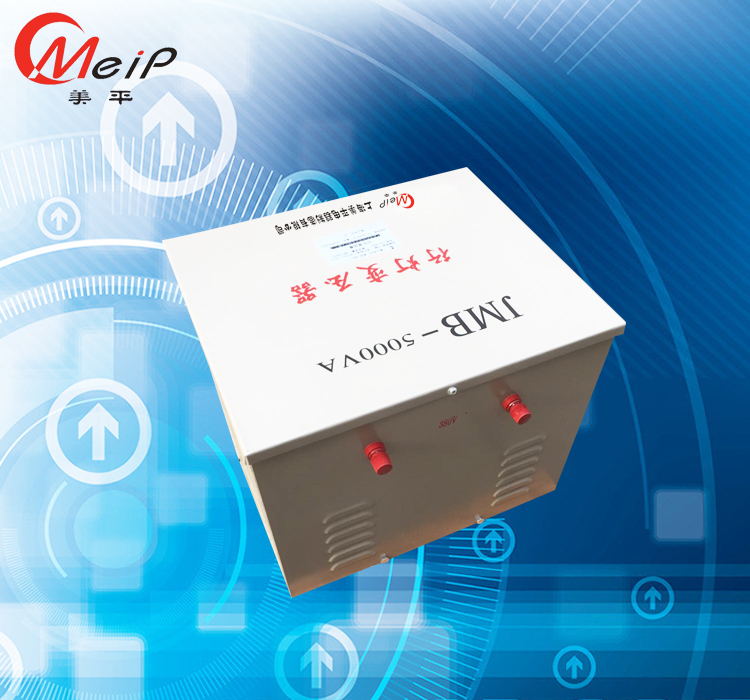

JMB、DG、系列变压器是由BK系列变压器和防护外壳构成，外壳两侧有供输入电源和负载接线用的接线柱，并有供接地用的接地螺钉；照明变压器是由BK-50、BK-100控制变压器、主令开关及保护外壳组成，在主令开关上装有熔断器，用以保护照明回路，电源从装有主令开关一端的防尘薄膜处引入，通过主令开关接通和分断照明灯。
产品概述
产品参数
|
输入电压：220v
|
额定电压±10%
|
环境温度
|
-15℃-+40℃
|
|
输出电压：220v12v 24v等
|
额定电压+5%(空载)
|
海拔高度
|
<1000m
|
|
效率
|
≥95%
|
相对湿度
|
<90%
|
|
波形失真
|
无附加波形失真
|
安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质.
|
|
功能
|
具有输入电压、输出电压、电流指示
|
|
|
保护
|
具有过流保护可长期无人值守工作
|
|
|
绝缘电阻
|
≥50M
|
|
|
电气强度
|
工频正弦电压2000V历时1分钟无击穿及闪络现象
|
凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定
|
■规格型号
|
■规格型号
|
|
|
|
|
|
|
型号
|
初次电压
|
次级电压
|
外型尺寸 (mm)
|
|
B
|
D
|
E
|
|
JMB、DG25VA
|
220V/380V 或根据客户需求订做
|
12V/24V/36V/110V/
|
145
|
160
|
120
|
|
JMB、DG50VA
|
127V/220V/380V
|
145
|
165
|
120
|
|
JMB、DG100VA
|
或根据客户需求订做
|
145
|
165
|
120
|
|
JMB、DG150VA
|
|
165
|
155
|
130
|
|
JMB.DG200VA
|
|
165
|
155
|
130
|
|
JMB.DG250VA
|
|
175
|
200
|
150
|
|
JMB、DG300VA
|
|
175
|
200
|
150
|
|
JMB、DG400VA
|
|
205
|
230
|
170
|
|
JMB、DG500VA
|
|
205
|
230
|
170
|
|
JMB、DG700VA
|
|
218
|
290
|
185
|
|
JMB、DG1000VA
|
|
218
|
290
|
185
|
|
JMB、DG1500VA
|
|
260
|
290
|
235
|
|
JMB、DG2000VA
|
|
260
|
290
|
235
|
|
JMB、DG2500VA
|
|
280
|
350
|
230
|
|
JMB、DG3000VA
|
|
280
|
350
|
230
|
|
JMB、DG4000VA
|
|
360
|
355
|
280
|
|
JMB、DG5000VA
|
|
360
|
355
|
280
|
|
JMB、DG10000VA
|
|
510
|
430
|
490
|
■使用注意事项
该系列变压器应在室内使用，正常使用条件为：
1,环境温度：－15℃～＋45℃
2,海拔高度不超过1000m
3,相对湿度：≤90％
4,无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电埃。
|
